频敏变阻器使用注意事项

来源:网络 日期:2020-03-26 12:18:11 作者:正阳兴电子
返回列表 浏览:-

采用频敏变阻器驱动的电动机系统因其节能效果明显、调节方便、维护简单、网络化等优点而得到越来越多的应用。但是,由于变频器特殊的工作方式带来的干扰越来越不容忽视。

变频器干扰主要有:

一是变频器中普遍使用了晶闸管或者整流二极管等非线性整流器件,其产生的谐波对电网将产生传导干扰,引起电网电压畸变(电压畸变率用THDv表示,变频器产生谐波引起的THDv在10~40%左右),影响电网的供电质量;

二是变频器的输出部分一般采用的是IGBT等开关器件,在输出能量的同时将在输出线上产生较强的电磁辐射干扰,影响周边电器的正常工作。

频敏变阻器详细参数:

⑴原理:靠改变连入电路的电阻线的长度来改变电阻。

⑵作用:调节频敏变阻器可以逐渐改变连入电路中的电阻,从而逐渐改变电路中的电流和部分电路两端的电压,有时还起到保护电路的作用。

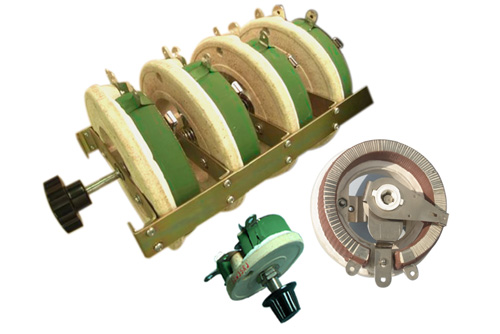

⑶构造:频敏变阻器是由瓷筒、线圈、金属棒、滑片等元件构成。套在瓷筒上的线圈由表面涂着绝缘漆的电阻线(电阻率较大的合金线)绕成,它的一个头与接线柱A相连,另一个头与接线柱B相连,筒上方的金属棒架在绝缘瓷架上,棒的两端有接线柱C和D。套在金属棒上的金属滑片好在棒上滑动,并与线圈紧密接触,线圈上能接触滑片的地方,绝缘漆已被刮去。

⑷接法:不管是有几个接线柱的频敏变阻器,在连入电路时,可采用“一上一下”的连接方法。“一上”指上面金属棒两端的任一接线柱连入电路,“一下”指把下面线圈两端的任一接线柱连入电路中。

⑸使用:频敏变阻器共有四个接线柱。使用变阻器,要把它串联在电路中,才能通过改变电阻来改变电路中的电流和部分电路两端的电压。将四个接线柱的变阻器串入中有6种可能的接法。

频敏变阻器使用注意事项

使用频敏变阻器应注意的问题:

①频敏变阻器要与被控制电路串联。

②频敏变阻器连入电路的两个接线柱 :“一上一下”。

③为了保护电路,在通电前应将滑片置于远离“一下”的位置。

④通过频敏变阻器的电流不能超过其允许通过的 大电流。
