无感高压电阻｜电容泄放、谐振抑制硬核解决方案

在高压电源、脉冲谐振、储能变流器、高压测试设备中，谐振电容并联泄放电阻是极易被忽视却至关重要的一环。深圳市正阳兴电子科技有限公司推出一款棒状无感高压电阻，专为谐振电容并联工况设计，耐压覆盖10kV-100kV，单支功率20W起，适配各类高压谐振、脉冲、直流缓冲场景。

一、无感高压电阻产品核心优势

1.高耐压等级

单支耐压10kV-100kV，可多支串并联，适配高压直流、脉冲谐振回路，满足谐振电容并联泄放、均压需求。

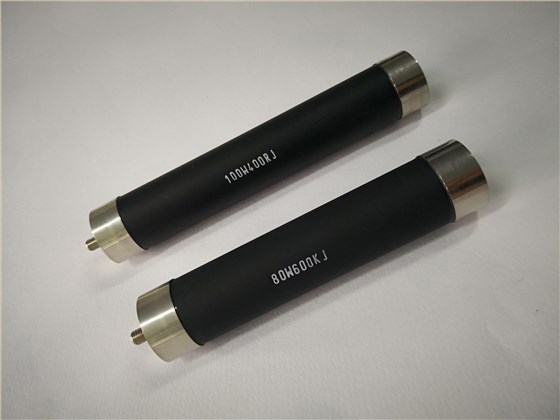

大功率管状结构，散热面积大，可连续带载，也可承受短时脉冲冲击；支持多支串并联扩展更大功率、更高耐压。

3.无感工艺

低电感设计，高频谐振工况下，不会引入额外感性分量，不破坏原有谐振参数。

4.高绝缘基板

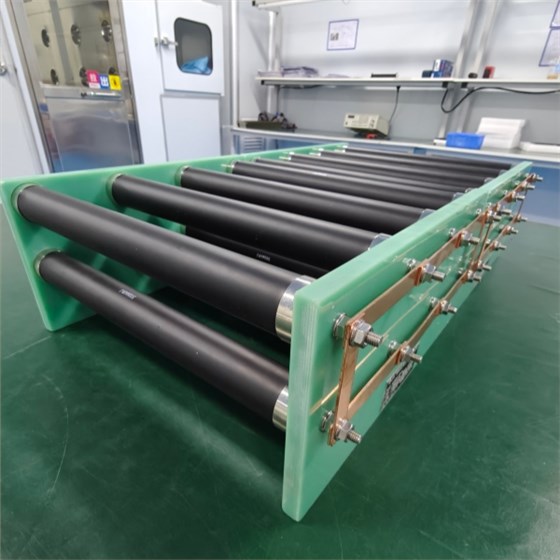

多支串并采用环氧绝缘板安装，绝缘隔离优秀，杜绝爬电风险，铜排螺栓压紧连接，接触可靠，适合机柜内部集成。

5.工况适配广

可用于SVG谐振电容、脉冲电源、高压试验台、储能高压回路、高压发生器、直流滤波电容泄放。

二、典型应用场景

1.高压谐振电容并联泄放与均压：多串高压谐振电容，每段并联高压电阻，静态均压，停机快速泄放残余高压，是高压设备安全标配。

2.脉冲电源、Marx发生器阻尼负载：吸收振荡尖峰，阻尼抑制回路谐振，承受短时大脉冲能量。

3.SVG、高压变流器滤波电容回路：直流高压侧电容断电安全放电，抑制电压漂移。

4.高压测试设备、耐压试验装置：高压回路泄放、分压采样、假负载。

三、选型关键要点

1.耐压优先：电阻额定耐压必须＞系统最高工作电压，预留1.52倍安全余量；不可只看功率参数。

2.优先无感：谐振回路禁止普通线绕有感电阻，电感会改变谐振频率，引发异常振荡。

3.计算泄放时间常数RC：根据电容容量，设计合适阻值，兼顾泄放速度和常态功耗。阻值太小常态功耗巨大；阻值过大，放电太慢，失去保护意义。

4.串并联组合规则：高压优先串联提耐压；并联提升总功率；注意每一支电阻分压均衡。

5.结构注意爬电距离：高压端铜排、接线端子，严格保证空气爬电距离，多支组合绝缘板材不可省。

高压设备安全无小事，谐振电容的泄放均压电阻看着不起眼，却是高压设备的安全底线。这款10-100kV、300W起无感高压管状电阻，完美匹配电容并联泄放、均压、阻尼谐振场景，支持定制阻值、功率、耐压，可直接集成电阻模组装入机柜。
